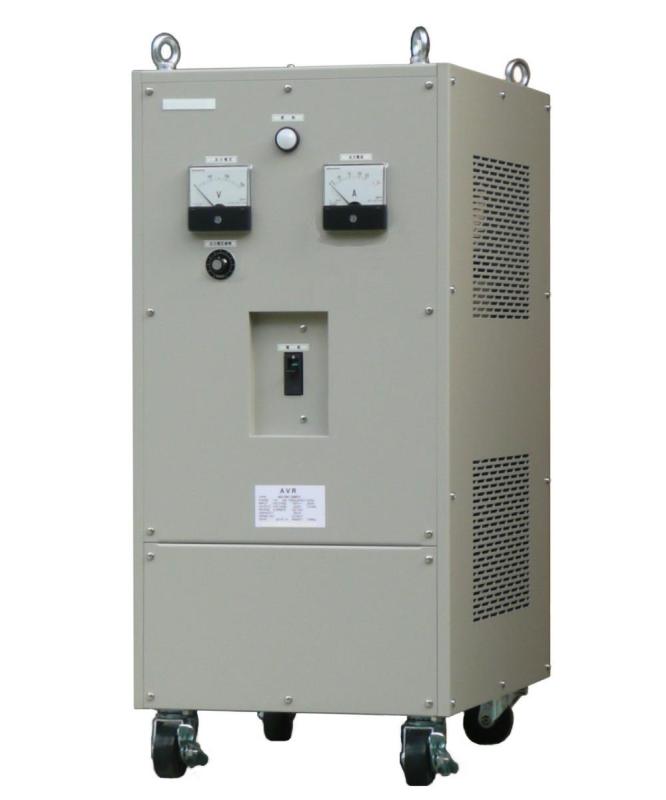

SSAシリーズ

item SSAシリーズ

安定化電源
SSAシリーズ0
SSAシリーズ0
概要 高性能モータとコントロール回路で、スライドトランスを駆動する安定化電源です。
特徴 変圧器が基本回路なので、負荷を選ばず、幅広い用途に使用できます。波形歪・ノイズが発生しません。高効率・高力率です。瞬時の過負荷に耐えます。低コストです。
用途 変動の大きい電源の安定化
高精度機器の安定動作
製造ラインの不良率低減に
その他 単相
この製品をカタログ請求
仕様
Sシリーズ
タイプ SSA SSC STC
相数 単相 単相 3相
線式 2線 2線 3線
周波数 50又は60Hz(単相5KVAまではSW切替) 50又は60Hz(単相5KVAまではSW切替) 50又は60Hz(単相5KVAまではSW切替)
定格入力電圧 100V 200V 200V
定格出力電圧 100V 200V 200V
出力電圧精度 ±0.4% ±0.4% ±0.4%
電圧変動範囲 85~115V 170~230V 170~230V
出力定格電圧 100V 200V 200V
負荷変動 0~100% 0~100% 0~100%
波形歪率 3% 3% 3%
応答時間 0.15S 0.15S 0.15S
効率
約85%以上 約85%以上 約85%以上
(1KVA以下は80%以上) (1KVA以下は80%以上) (1KVA以下は80%以上)
周囲温度 -10~40℃ -10~40℃ -10~40℃
周囲湿度 30~85% 30~85% 30~85%
絶縁抵抗 DC500Vメガーにて10MΩ以上 DC500Vメガーにて10MΩ以上 DC500Vメガーにて10MΩ以上
絶縁耐圧 AC1500V 1分間 AC1500V 1分間 AC1500V 1分間
この製品をカタログ請求
製品仕様
SSAシリーズ 製品仕様
SSAタイプ  単相100V  85~115V
型式 出力電流A 出力容量VA 本体寸法 質量kg
SSA-5 5 500 420×400×199 22
SSA-10 10 1K 420×400×199 31
SSA-15 15 1.5K 420×400×199 37
SSA-20 20 2K 420×500×249 41
