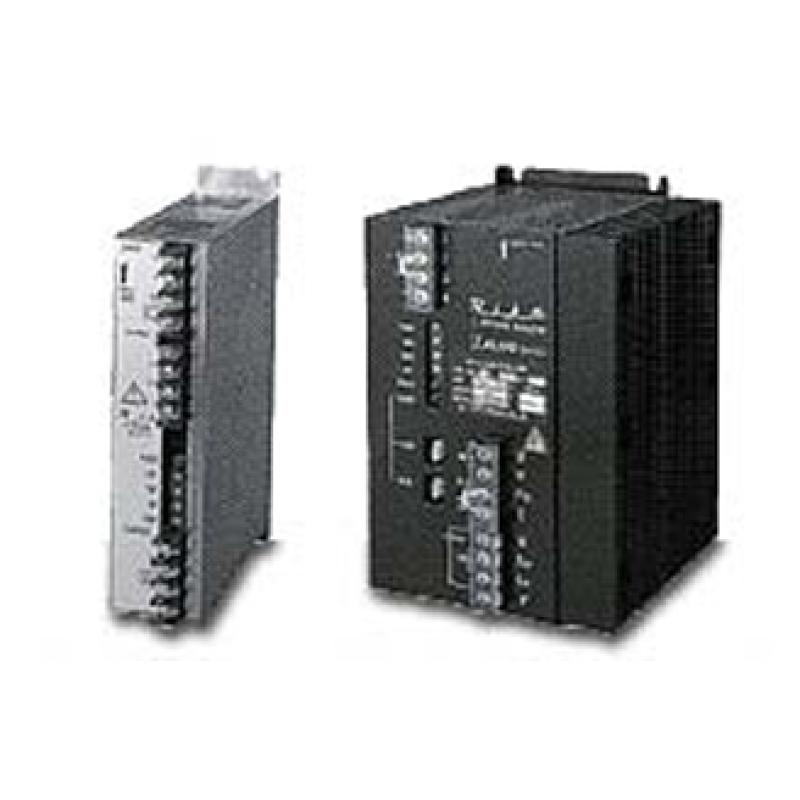

WS シリーズ

item WS シリーズ

交流スイッチング電源
WS シリーズ0
WS シリーズ0
概要 「ウェーブシリーズ」は、PWM 制御方式の交流スイッチングレギュレータです。
特徴 小型・軽量で出力可変機能、定電圧機能、各種保護回路を内蔵した高機能ユニットです。
メイン回路保護ヒューズ、制御回路保護ヒューズを内蔵
用途 各種試験装置の制御電源に
負荷変動のよる他ラインの電圧変動対策に
電源変動対策に安定化電源として
この製品をカタログ請求
仕様
タイプ RSA RSC RTC
取付外観 取付外観ケース入り 取付外観ケース入り 取付外観ケース入り
相数 単相 単相 3相
線式 2線 2線 3線
周波数 50・60Hz 50・60Hz 50・60Hz
定格入力電圧 100V 200V 200V
定格出力電圧 100V 200V 200V
出力可変範囲 0~130V 0~240V 0~240V
出力定格電流 1~200A 2.5~100A 5~72A
負荷変動 0~100% 0~100% 0~100%
波形歪率 入力波形に同等 入力波形に同等 入力波形に同等
効率 約90% 約90% 約90%
力率 0.95以上 0.95以上 0.95以上
周囲温度 0~40℃ 0~40℃ 0~40℃
周囲湿度 35~93% 35~93% 35~93%
温度上昇
【RSA-1.3のみ】
コイル75deg(カーボン直下80deg)
コイル75deg(カーボン直下80deg)
コイル55deg(カーボン直下70deg)
【RSA-1.3以外】
コイル75deg(カーボン直下80deg)
絶縁抵抗 DC500Vメガーにて6MΩ以上 DC500Vメガーにて6MΩ以上 DC500Vメガーにて6MΩ以上
絶縁耐圧 AC1000V 1分間 AC1000V 1分間 AC1000V 1分間
この製品をカタログ請求
製品仕様
WS シリーズ 製品仕様
WSAタイプ 100/110V 定電圧
型式 定格電流 定格出力 本体寸法 質量
WSA-2CV 2A 200/220 50×165×220 1.3kg
WSA-60CV 60A 6/6.6k 335×170×400 20kg
WSCタイプ 200/220V
型式 定格電流 定格出力 本体寸法 質量
WSC-1CV 1 200/220 50×165×220 1.3kg
WSC-30CV 30A 6/6.6k 335×170×400 20kg
WSC-60CV 60A 12/13.2k 335×170×400 20kg
