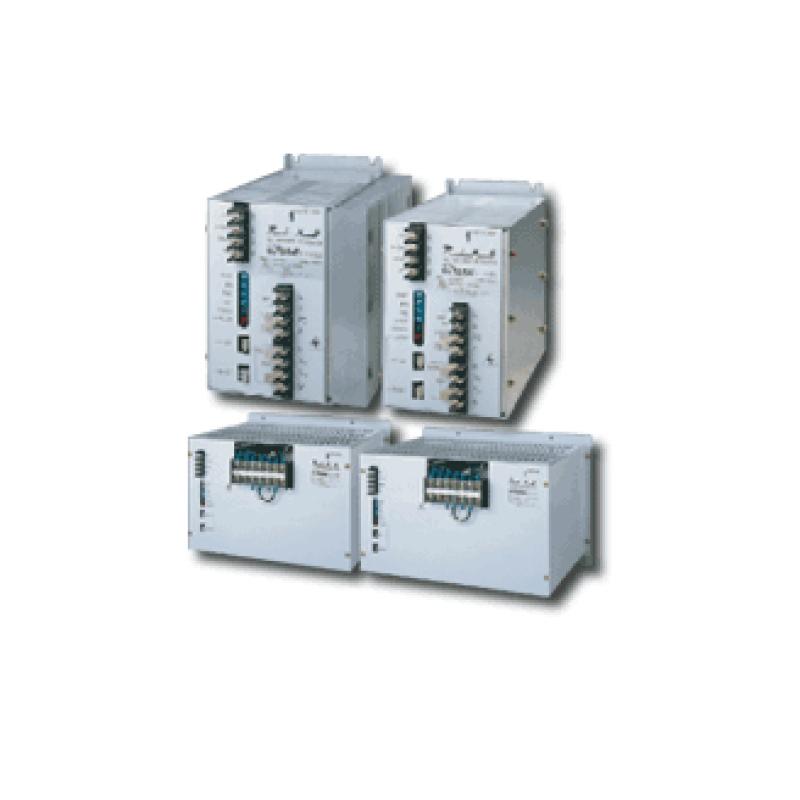

WS-NCVシリーズ

item WS-NCVシリーズ

交流スイッチング電源
WS-NCVシリーズ0
WS-NCVシリーズ0
概要 交流電源をダイレクトスイッチングして、電圧調整を行う安定化電源です。出力電圧波形が正弦波ですので、位相制御の電力調整器では、制御が困難な分野でも、精密な制御が可能です。
特徴 コンパクトな取り付けスペース
安定した出力電圧精度
正弦波出力（正弦歪率）
負荷変動フィードバック機能
高効率（95％以上）、高力率（0.98以上）を実現
入出力にノイズフィルター内臓
3種類の保護機能を搭載
過電流リミッター
ピーク電流リミッター
ピーク過電流検出時出力遮断
旧タイプWSA・WSCシリーズを機能、性能を維持したまま小型・ローコスト化したNewタイプです。
用途 各種試験装置の制御電源に
負荷変動のよる他ラインの電圧変動対策に
電源変動対策に安定化電源として
この製品をカタログ請求
仕様
WS-NCV シリーズ
タイプ WSA-NCV WSC-NCV
相数 単相 単相
線式 2線 2線
周波数 50/60Hz±1Hz 50/60Hz±1Hz
定格入力電圧 100/110V 200/220V
電圧変動範囲 90~121V 180~242V
定格出力電圧 100/110V 200/220V
定格出力電流 6.10.20.30A 3.5.10.15A
電圧設定範囲 0~95% 0~95%
出力電圧精度 ±0.5% ±0.5%
負荷変動 0~100% 0~100%
負荷力率 -20~+70% -20~+70%
波形歪率 1% 1%
効率 95%以上 95%以上
力率 0.98以上 0.98以上
応答時間 0.2S 0.2S
ソフトアップ時間 0.2S~5S可変 0.2S~5S可変
電流制限 120%で出力垂下(LIMIT･VRで可変） 120%で出力垂下(LIMIT･VRで可変）
過電流保護 200%で出力遮断（自己保持・自動復帰切替） 200%で出力遮断（自己保持・自動復帰切替）
制御信号 電流信号（4-20ｍA)･電圧信号（1-5V)･手動設定（1KΩVR）別売 電流信号（4-20ｍA)･電圧信号（1-5V)･手動設定（1KΩVR）別売
内部設定器 MIN（下限設定）0~100%・DAMP(勾配設定）100~0％･LIMIT(電流制限）100~0％ MIN（下限設定）0~100%・DAMP(勾配設定）100~0％･LIMIT(電流制限）100~0％
周囲温度 0~40℃ 0~40℃
周囲湿度 35~93% 35~93%
温度上昇 80deg以内 80deg以内
絶縁抵抗 DC500Vメガーにて50MΩ以上 DC500Vメガーにて50MΩ以上
絶縁耐圧 AC1500V　1分間 AC1500V　1分間



この製品をカタログ請求
製品仕様
WS-NCVシリーズ 製品仕様
WSAタイプ 100/110V 定電圧
型式 出力電流A VA 本体寸法 質量
WSA-6NCV 6A 600 108×189×232 2.8kg
WSA-10NCV 10A 1K 136×189×232 4kg
WSA-20NCV 20A 2K 260×250×287 12kg
WSA-30NCV 30A 3K 360 ×250×287 13kg
WSCタイプ 200/220V 定電圧
型式 出力電流A VA 本体寸法 質量
WSC-3NCV 3A 600 108×189×232 2.8kg
WSC-5NCV 5A 1K 136×189×232 4kg
WSC-10NCV 10A 2K 260×250×287 12kg
WSC-15NCV 15A 3K 360×250×287 13kg
