バリタップ VPシリーズ
HOME
>
製品情報
>
サイリスタ式電力調整器
>
バリタップ VPシリーズ
item

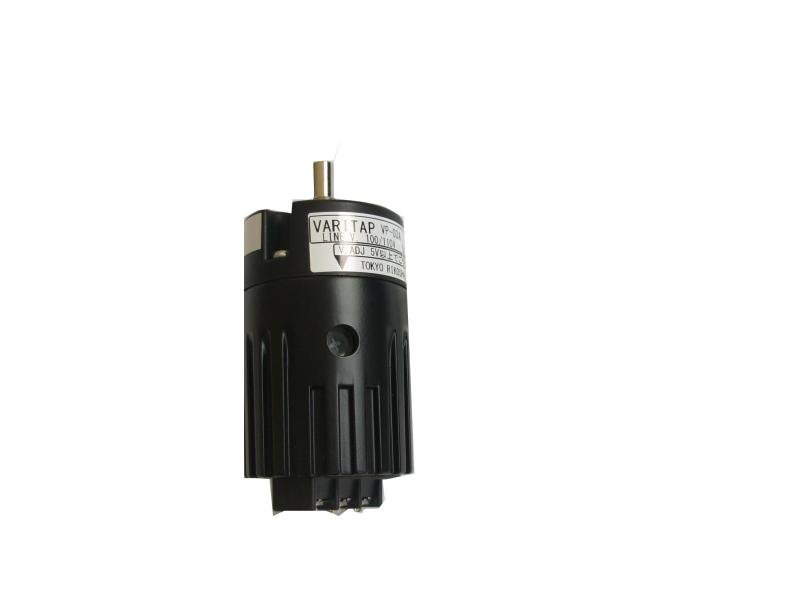

バリタップ VPシリーズ
サイリスタ式電力調整器
概要
基本機能のみを凝縮しました。
バリタップはサイリスタ式交流電力調整器の登録商標です。
特徴
簡単調節: つまみを回すだけで電圧調整ができます。
取付簡単: ボリューム取付用穴加工で簡単に取り付けられます。
下限電圧調整可能: 50Hzで15±5Vに調整済み。60Hzでのご使用にはトリマーで調整できます。
制御接点端子付き: 少容量の接点で主回路の開閉ができます。

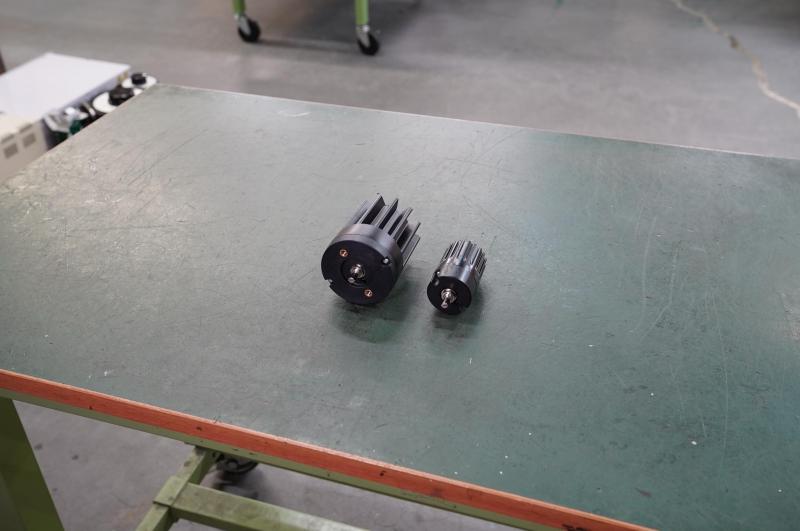

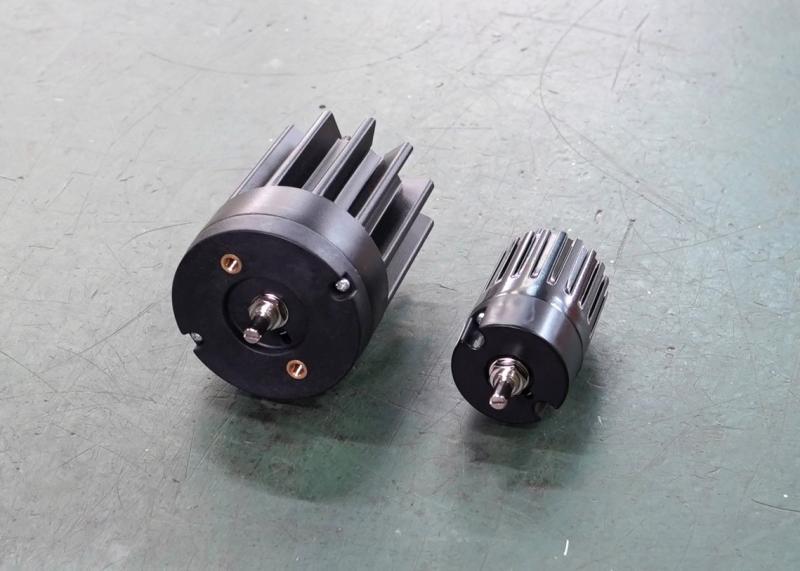

ユニークな丸型放熱: 省スペース、高効率を実現しました。
用途
温度調節・ランプ調光・電力調整
この製品をカタログ請求
仕様
タイプ
VP-A
VP-C
制御方式
位相制御
位相制御
設定方式
手動設定(設定器内蔵), 無電圧接点
手動設定(設定器内蔵), 無電圧接点
相数
単相
単相
周波数
50/60Hz
50/60Hz
定格回路電圧
100/110V
200/220V
電圧変動範囲
定格回路電圧の±10%
定格回路電圧の±10%
定格電流
0.5A, 1.5A, 3A, 5A, 10A
1.5A, 3A, 5A, 10A
出力調節範囲
入力電圧の15~98%
入力電圧の7.5~98%
周囲温度
0~40℃(40℃以上は電流低減)
0~40℃(40℃以上は電流低減)
最小負荷電流
100mA
100mA
絶縁抵抗
電力回路:接地 DC500Vメガーにて 50MΩ以上
電力回路:接地 DC500Vメガーにて 50MΩ以上
絶縁耐力
電力回路:接地 AC 1kV 1分間
電力回路:接地 AC 1kV 1分間
付属品
目盛板
目盛板
この製品をカタログ請求
製品仕様
バリタップ VPシリーズ 製品仕様
VP-Aタイプ 回路電圧:100V/110V
型式
定格電流
容量
本体寸法
質量
VP-005A
0.5A
50VA
φ42×75.5
85g
シャフト長16.3mm含む
VP-015A
1.5A
150VA
φ42×75.5
85g
シャフト長16.3mm含む
VP-03A
3.0A
300VA
φ42×88.5
115g
シャフト長16.3mm含む
VP-05A
5.0A
500VA
φ42×88.5
115g
シャフト長16.3mm含む
VP-10A
10.0A
1kVA
φ70×113
420g
シャフト長13mm含む
VP-Cタイプ 回路電圧:200V/220V
型式
定格電流
容量
本体寸法
質量
VP-015C
1.5A
300VA
φ42×75.5
85g
シャフト長16.3mm含む
VP-03C
3.0A
600VA
φ42×88.5
115g
シャフト長16.3mm含む
VP-05C
5.0A
1kVA
φ42×88.5
115g
シャフト長16.3mm含む
VP-10C
10.0A
2kVA
φ70×113
420g
シャフト長13mm含む
<
