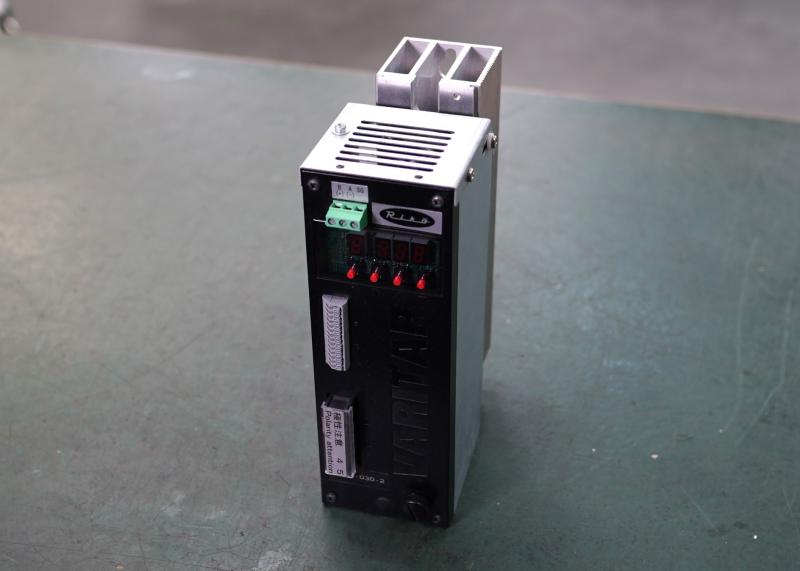

item ＶＳＣＸシリーズ（RoHS2対応）

サイリスタ式電力調整器

ＶＳＣＸシリーズ（RoHS2対応）0

ＶＳＣＸシリーズ（RoHS2対応）0

概要	バリタップに通信機能付きの新型が登場！バリタップはサイリスタ式交流電力調整器の登録商標です。 CEマーキング (RoHS2対応)
特徴	速断ヒューズ全機種標準装備、ヒューズ溶断アラーム出力も標準装備アラームリセット入力端子付き電源の瞬時停電検知で自動復帰誘導負荷（位相制御時）対応可能ＣＥマーキング対応（100Aまで） (要ノイズフィルター) オプションの定電流制御用の変流器(CT)は内蔵オプションで通信機能(RS-485・MODBUS)
用途	温度調節・ランプ調光・電力調整・モーター調節

この製品をカタログ請求

仕様

タイプ	ＶＳＣＸシリーズ
制御方式	位相制御
	ゼロクロス制御
	ＯＮ／ＯＦＦ制御
設定方式	4~20mA（250Ω）,1~5V（60KΩ）,0~20mA（250Ω）,0~5V（60KΩ）,0~10V
設定方式	（32KΩ）,電圧パルス信号0/12V（60KΩ）,無電圧接点,外部手動設定
相数	単相
周波数	50/60Hz 自動切換
定格回路電圧	100~240V フリー
電圧変動範囲	90～110％
定格電流	30、60、80、100、150、200A
周囲温度	性能周囲温度　0～40℃（周囲温度40℃以上では電流低減）
周囲温度	動作保証範囲　0～60℃
絶縁抵抗	電流端子、制御電源端子‐PE端子、信号入力端子‐PE端子　50MΩ（DC500V）
絶縁耐圧	主回路端子、電源端子‐PE端子　AC1.5KVA（1分間）
	信号端子、FAN電源端子‐PE端子　AC1.5KVA（1分間）
	主回路端子、電源端子‐信号端子間　AC3KVA（1分間）

この製品をカタログ請求

製品仕様

ＶＳＣＸシリーズ（RoHS2対応）製品仕様

ＶＳＣＸタイプ　　ノーマルタイプ
型式	定格電流	警報仕様	本体寸法	質量
ＶＳＣＸ－０３０－０	30	＊1	68×200×137.5	1.1Kg
		電源周波数異常
		ヒューズ溶断出力
		アラームリセット入力
ＶＳＣＸ－０６０－０	60	上記と同等	68×228×161	1.8Kg
ＶＳＣＸ－０８０－０	80	上記と同等	96×228×198.5	3.2Kg
ＶＳＣＸ－１００－０	100	上記と同等	96×228×198.5	3.2Kg
ＶＳＣＸ－１５０－０	150	上記と同等	96×253×198.5	3.6Kg
ＶＳＣＸ－２００－０	200	上記と同等	96×253×198.5	3.6Kg

ＶＳＣＸタイプ　　定電流・断線警報器付
型式	定格電流	警報仕様	本体寸法	質量
ＶＳＣＸ－０３０－１	30	＊2 ノーマルタイプと	68×200×137.5	1.1Kg
		ヒーター断線警報
		ヒーター劣化警報
		サイリスタショート
		ピーク過電流
ＶＳＣＸ－０６０－１	60	上記と同等	68×228×161	1.8Kg
ＶＳＣＸ－０８０－１	80	上記と同等	96×228×198.5	3.2Kg
ＶＳＣＸ－１００－１	100	上記と同等	96×228×198.5	3.2Kg
ＶＳＣＸ－１５０－１	150	上記と同等	96×253×198.5	3.6Kg
ＶＳＣＸ－２００－１	200	上記と同等	96×253×198.5	3.6Kg

ＶＳＣＸタイプ　　定電流・断線警報器・通信機能付
型式	定格電流	警報仕様	本体寸法	質量
ＶＳＣＸ－０３０－２	30	＊1 ＋＊2と	68×200×137.5	1.1Kg
ＶＳＣＸ－０３０－２	30	通信エラー	68×200×137.5	1.1Kg
ＶＳＣＸ－０６０－２	60	上記と同等	68×228×161	1.8Kg
ＶＳＣＸ－０８０－２	80	上記と同等	96×228×198.5	3.2Kg
ＶＳＣＸ－１００－２	100	上記と同等	96×228×198.5	3.2Kg
ＶＳＣＸ－１５０－２	150	上記と同等	96×253×198.5	3.6Kg
ＶＳＣＸ－２００－２	200	上記と同等	96×253×198.5	3.6Kg
